今回取り付けた商品はこちら
※記事内では前モデルを使用しています。現在は後継モデルを販売中です。
HIDコンバージョンキット 35W (H1,H3/H3C,H4 Hi/Lo,H7,H8/H11/H16,HB3,HB4)
/w=3840,quality=90,fit=scale-down)
交換方法
Before:ハロゲンハルブ点灯(フォグランプ)
After:HID点灯(フォグランプ)
点灯テスト
まず、リレーハーネスと各部のカプラーを接続します。
電源ハーネス(+)をバッテリーのプラスに接続します。
アース線(-)をバッテリーのマイナスに接続します。
リレーを動かすためにバッテリーへ接続します。極性は+/-どちらでも構いません。
問題なく点灯しました。
バンパーの取外し
クリップを外して、グリルを取り外します。
バンパー右側のクリップを外します。フェンダー側のクリップも外します。
バンパー下側のクリップを取り外します。
バンパー下側のボルトを取り外します。
バンパー左側のクリップを取り外します。
左側のフェンダー側のクリップを取り外します。
バンパー上側のクリップを外します。
ナンバー裏のボルトも外します。
右バンパーの端を取り外します。
左バンパーの端を取り外します。
バンパーフェースを取り外します。
ハーネスをホルダーから外します。
車両側も取り外します。
HIDバルブの取付け

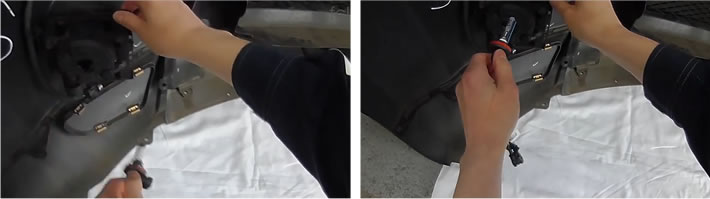

純正バルブを取り外し、HIDバルブを取り付けます。
反対側も同じように取り付けます。
2種類の付属ステーをバラストに取り付けます。※現在の付属ステーは仕様が異なります。
反対側には1種類の付属ステーを取り付けます。※現在は両面テープは付属しておりません。
バラストの取付け
左側にバラストを取り付けます。
ボルトを締めて、両面テープを貼ります。
イグナイターは純正のハーネスにインシュロックで固定し、抱かす感じで取り付けました。
左側バラストの取り付け完了です。
右側にバラストを取り付けます。
イグナイターを取り付けます。
右側バラストの取り付け完了です。
インシュロックで脱落防止します。
左バラストへ接続しました。
下に下がっている配線は、バンパー取り付けの際、純正フォグランプのカプラーに接続します。
リレーハーネスの取付け
右のバラストに接続し、ヒューズボックスとリレーを固定しました。
バッテリーの+と-を接続しました。 ※現行モデルの場合、-はアースへの接続となり、バッテリーへ接続する場合は配線の延長加工要
完成です。
点灯チェック
フォグランプを点灯します。
立ち上がりは8000Kらしく、青みが際立っています
だんだん安定してきて、青白く精悍なイメージになりました。
商品はこちら
※記事内では前モデルを使用しています。現在は後継モデルを販売中です。
HIDコンバージョンキット 35W (H1,H3/H3C,H4 Hi/Lo,H7,H8/H11/H16,HB3,HB4)
- 商品改良の為、仕様・外観は予告なく変更する場合があります。あらかじめご了承ください。商品の仕様などは、モデルの変更に応じて、変わります。必ず最新の商品ページをご確認ください。
- 取付レポートに関しましては、あくまでも取付例となりますので、お車の年式、グレード、仕様によってバルブ形状、取付方法が異なる場合がございますので、予めご了承ください。
- HIDやLEDは高電圧を発生するため、取付けには大変危険を伴います。取付けの際は、バッテリーのマイナスターミナルを外し、ヘッドライトのスイッチをOFFにした状態で行ってください。
- お車のグレードや仕様によっては別途バルブアダプター、キャンセラー等が必要になりますので、予めご了承下さい。
- 記載の情報はあくまで一例となります。取り付けの際に起こった損害や、バルブ形状が異なるなどの責任は負いかねます、予めご了承ください。
