今回はセレナ ハイウェイスターのたわし様にご協力いただき、fcl.2色切り替えLEDバックランプに交換していただきました。バックランプの2色切り替えって何だろうと思われるかもしれませんが、なんとバルブ交換でテールの増設ができちゃう優れもの。
まずは純正バックランプの黄色っぽい光を、LEDに交換することで、きれいなホワイト点灯となり、愛車がスマートな印象になります。さらに、ポジションONで通常点灯しないバックランプ部がレッドに点灯。なんと簡単にテールの増設ができてしまうんです。
他とはちょっと違うリアビューを手に入れることができる、おもしろいアイテムです。分岐タップで簡単に接続できますので、みなさんぜひチャレンジしてみてください。
- 取り付け概要
- 今回取り付けた商品はこちら
- 交換方法
- ビフォーアフター比較
- バック時
- テール時
- ブレーキ時
- まとめ
- 商品はこちら
取り付け概要
純正＋αの仕様でシンプルに車弄りを楽しんでいます^^
たわし(＠gfc27_tws)
使用した道具 | 10mmラチェット 電工ペンチ |
作業時間 | 30分 |
作業難易度 | ★★☆☆☆ |
作業概要 | バックランプ交換、 スモール、ブレーキ配線分岐、接続 |
少しでも車弄りをした事ある人からすると、とても簡単な作業だと思います！ 初めての人はテールランプとかを外す際の力の入れ具合に苦戦すると思いますが、慣れるとすぐ外せるようになるので諦めずにチャレンジしてみてください。
今回取り付けた商品はこちら
※記事内では前モデルを使用しています。現在は後継モデルを販売中です。仕様・外観が異なる場合がございます。
2色切替 3WAYバックランプ (T16・T20)
交換方法

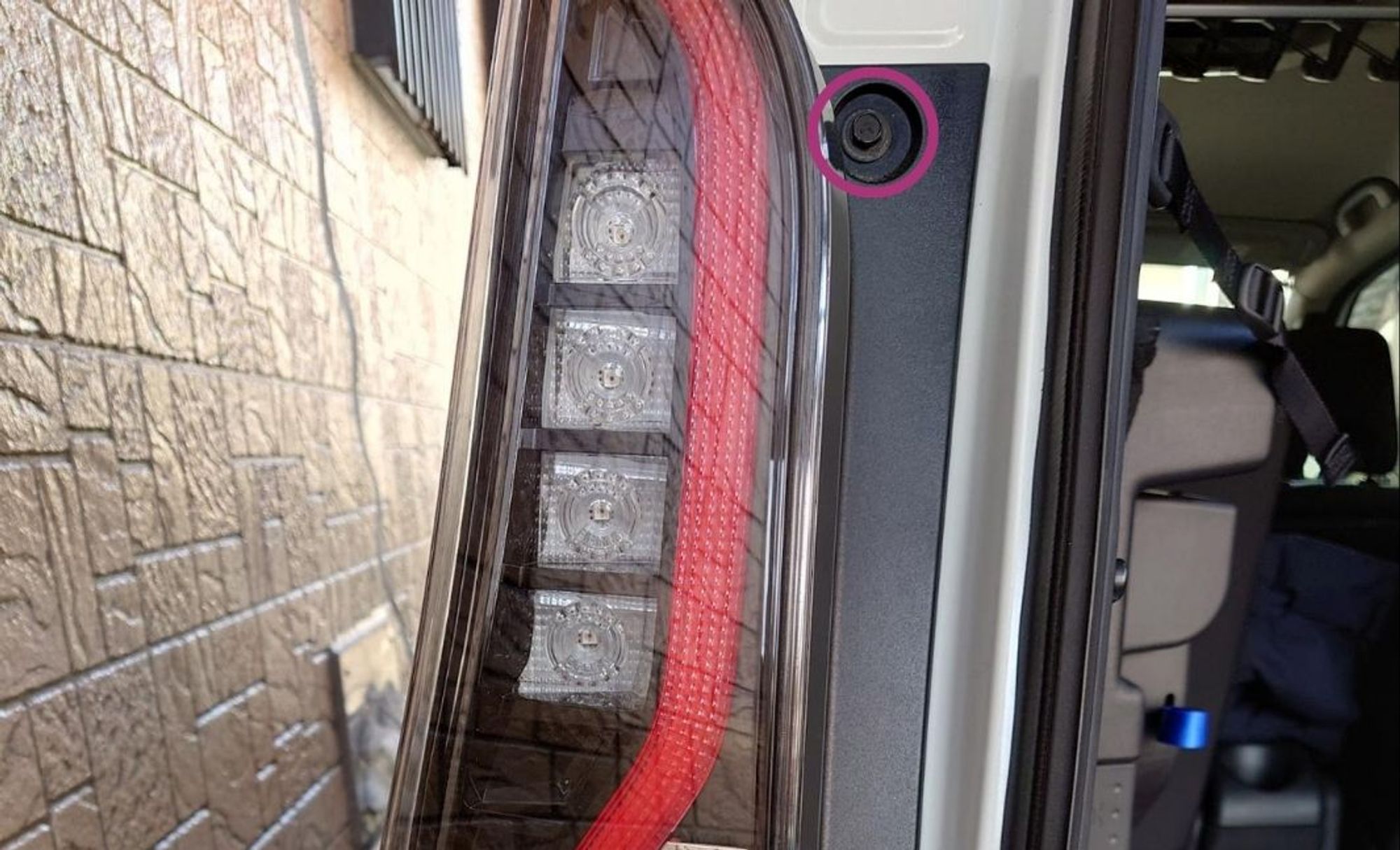

- テールランプを外します。 バックドアを開けると10mmのボルト3つへアクセスできるので外していきます。
- テールユニットを真っ直ぐ後ろに引っ張って外します。 中々力が入れにくいので、ゴム手袋などを付けて一気に外すようにすると外れやすいです。 斜めに外そうとすると爪が折れる可能性があるのでお気をつけ下さい。 ユニットと車両は配線で繋がっているので引っ張りすぎないように注意してください。

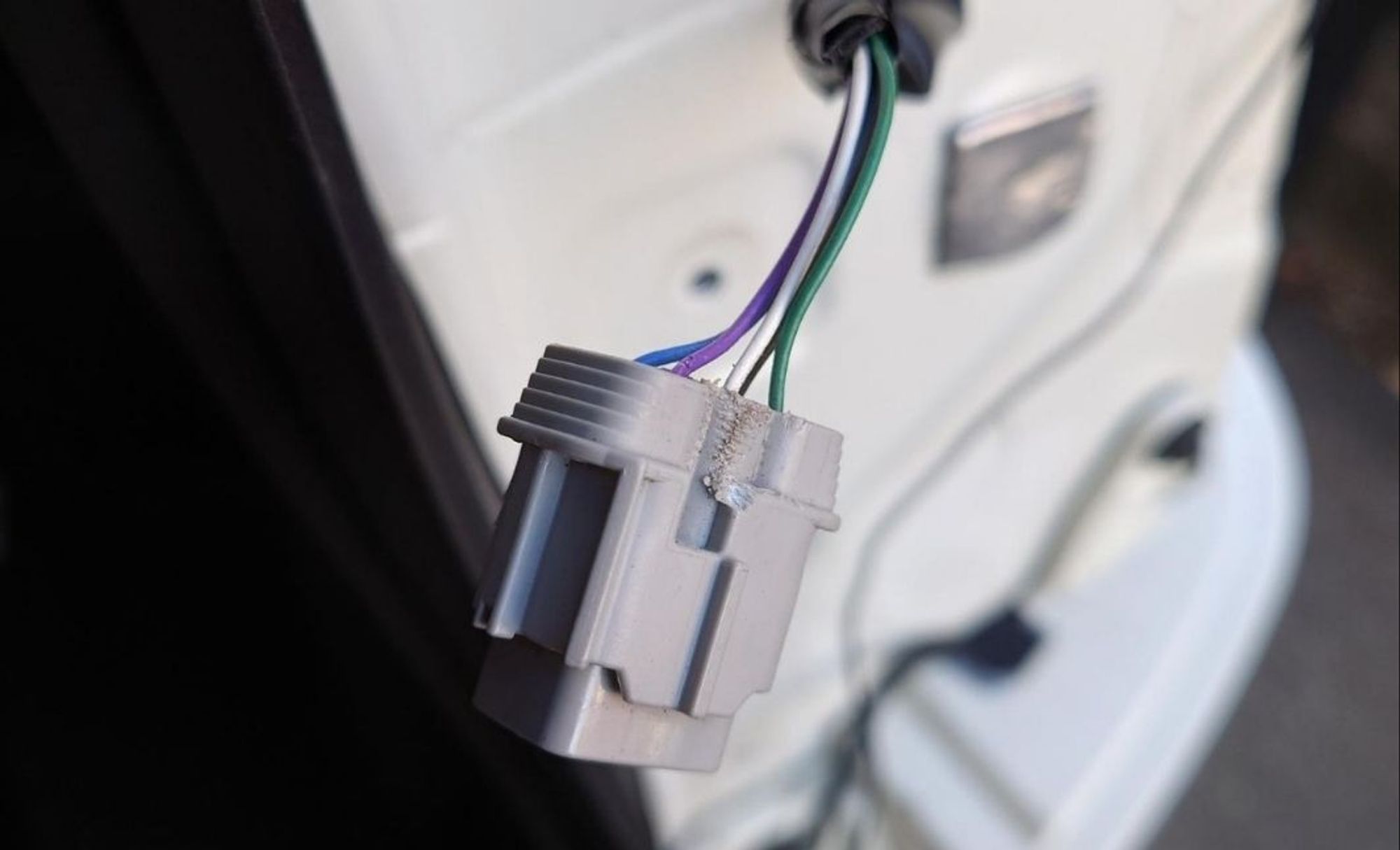

- テールを外すとこのようなカプラーが出てくるので、マイナスドライバーやラジオペンチなどでカプラーの爪を押しながら外してください。カプラーを外さなくても作業できない事も無いですが、テールランプを落としたりして傷をつけてしまう可能性があります。
- 後はバックランプを交換するだけです！テールランプに色々なソケットが付いているので、1番下の青と黒の配線が付いているソケットがバックランプになります。反時計回りに回すと純正バルブにアクセスできます。
- 純正バルブは引っ張るだけで外せます！
素手で触らないようにしてください。点灯させた直後はバルブが熱いので、純正バルブを触る際は必ず手袋をしましょう。
- 純正バルブを外したらLEDをソケットに差し込みます！
LEDには極性があり、極性が異なると点灯しません。 点灯しない場合は、180度回転させて、しっかりと奥まで差し込みましょう。
- 次にLEDバルブを元々ソケットがハマっていた位置に差し込みます。黒い部分がラバーの様な物できているので回しながら差し込むとハマります。
- 後は別途出ている黄色の配線と赤の配線を接続します。黄色がスモール、 赤色がブレーキです。

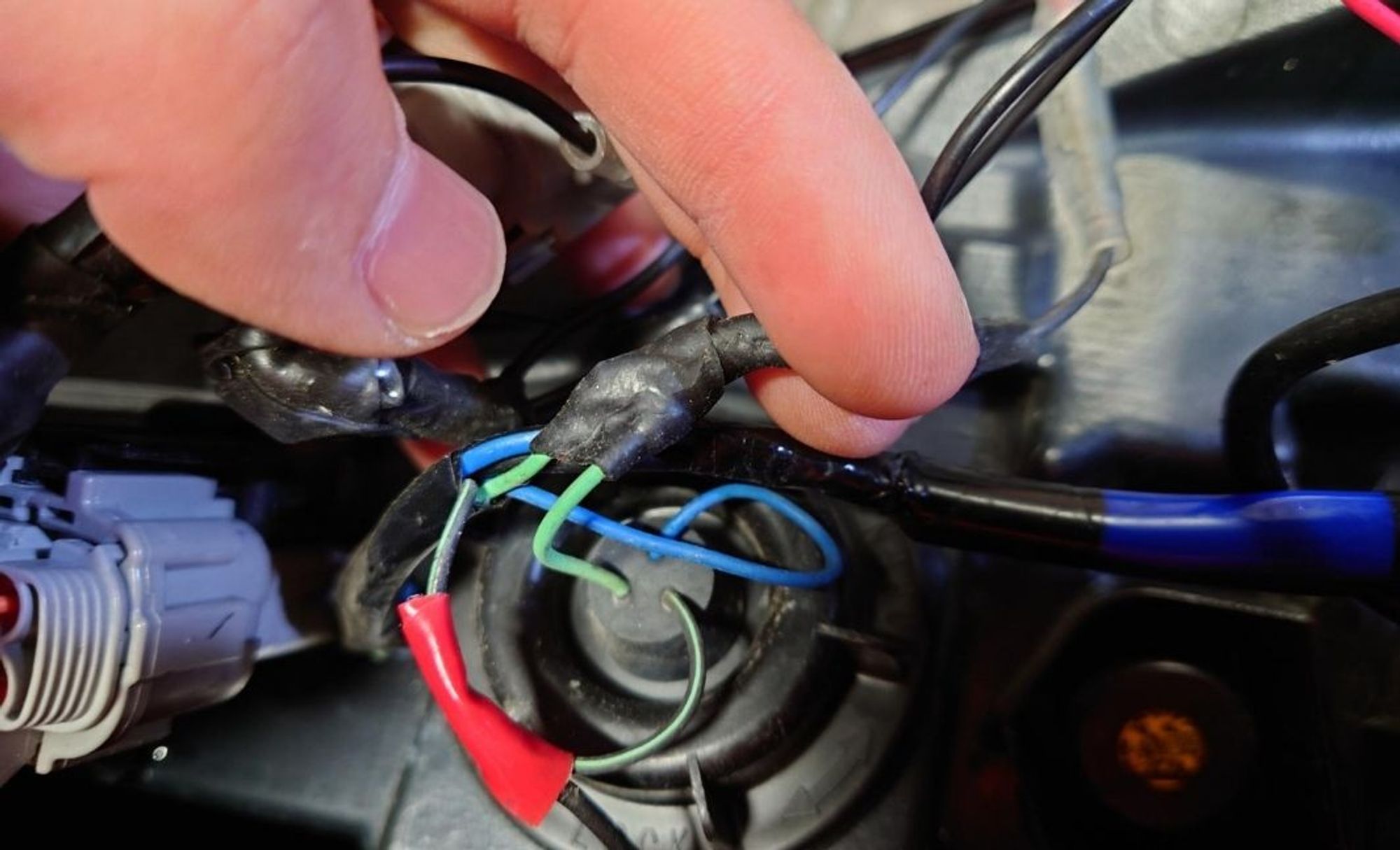

- ブレーキは緑と黒の被覆の配線、スモールは緑の被覆の配線から分岐します！ 今回は手持ちのスプライス端子で接続したので、付属の分岐タップは使用しませんでした。 接続できたら、それぞれ点灯確認を行いましょう。
配線の色については前期型、後期型で異なります。 こちらは後期型になります。
グレードや型式の違いで、配線の色や配線の場所は異なる場合があります。必ず検電ペンなどを使って、接続するプラス電源を探してください。
- 左右とも同じように交換し、逆の手順で元に戻して完成です。
ビフォーアフター比較
バック時
![[左] Before: 純正球 [右]After: エフシーエルLED](https://images.spr.so/cdn-cgi/imagedelivery/j42No7y-dcokJuNgXeA0ig/4c7f3fba-7430-454a-ba7a-abb5b7ae149d/back_before-after/w=3840,quality=90,fit=scale-down)
/w=3840,quality=90,fit=scale-down)
テール時
![[左]After: エフシーエルLED [右]Before: 純正球](https://images.spr.so/cdn-cgi/imagedelivery/j42No7y-dcokJuNgXeA0ig/3354affa-a6d7-4694-956f-f3bbc82b015c/before-after-tail/w=3840,quality=90,fit=scale-down)
/w=3840,quality=90,fit=scale-down)
ブレーキ時
/w=3840,quality=90,fit=scale-down)
まとめ
/w=3840,quality=90,fit=scale-down)
/w=3840,quality=90,fit=scale-down)
/w=3840,quality=90,fit=scale-down)

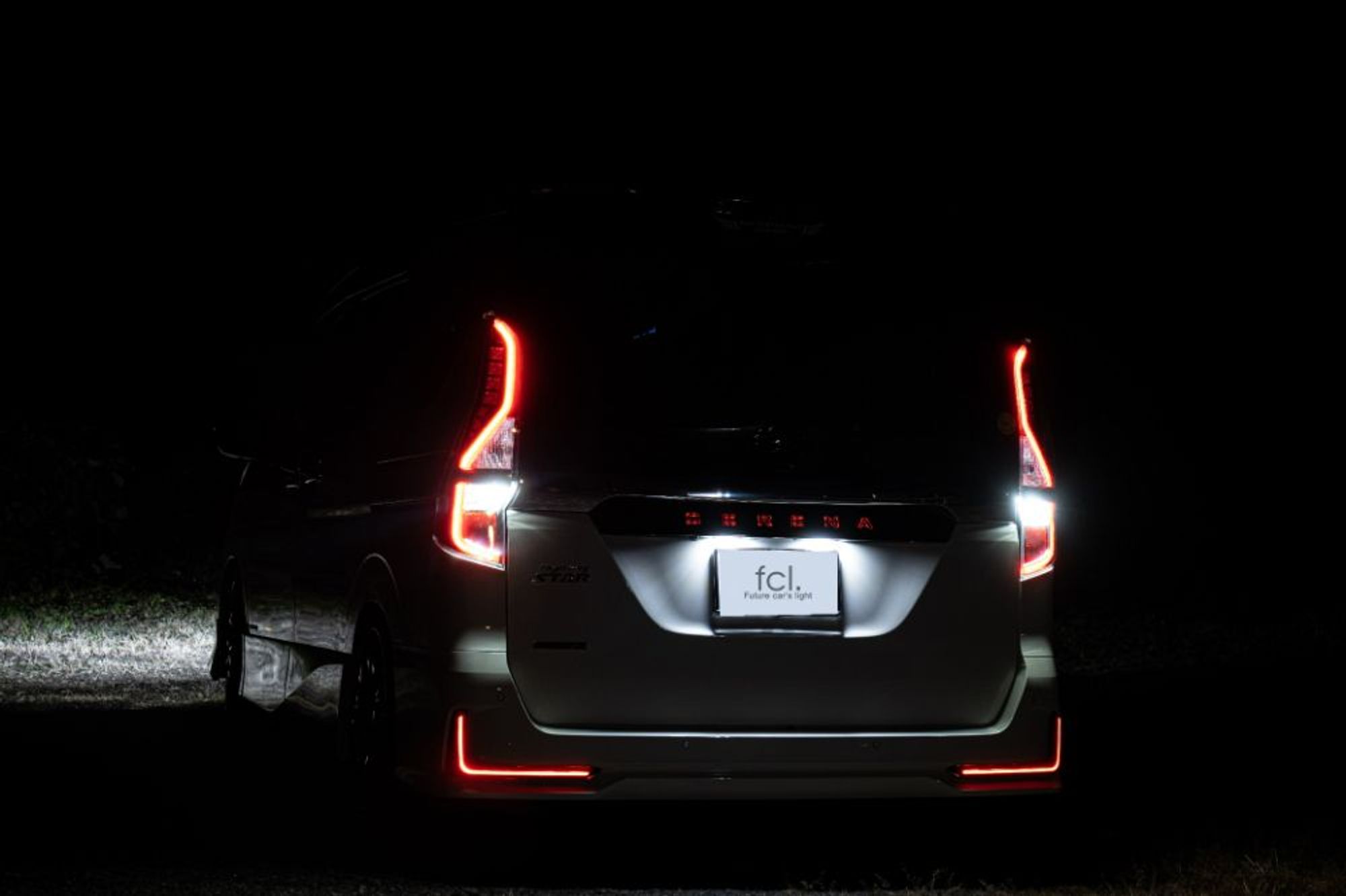

C27セレナの後期型は社外テールがでてないので、ノーマルから変化を付けられて最高でした！ しかも明るすぎず、暗すぎず、とてもいい塩梅で光ってくれます。
/w=3840,quality=90,fit=scale-down)
後期のテールでこんな仕様あったっけ？？とか、これって社外？？って聞かれたりしました(^^)
/w=3840,quality=90,fit=scale-down)
C27セレナ後期には社外テールが出ていない中、変化をつけるには持ってこいな商品だと思います！ぜひお買い求めくださいっ！
